電伴熱帶（自限溫系列）
中溫系列：相對國外型號QTVR系列
一、產品型號：
Z：溫度等級：中溫（Z）系列
WL：溫控伴熱電纜
標稱功率：35W/m、45W/m、50W/m、60W/m
結構型式：基本型（J）、基本防腐型（J2）屏蔽防爆型（P）、屏蔽防腐性
             （P2）、防爆防護型（PF）、防爆   防腐型（PF2）
電壓等級：110V、220V、380V、600V
ZR：芯帶阻燃

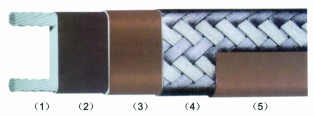

二、電纜結構示意圖：

         1、銅芯導線：7×0.50、7×0.32、19×0.41
         2、導電塑料層：普通PTC、阻燃PTC、含氟PTC
         3、絕緣層：改良性聚烯烴、阻燃聚烯烴、氟塑料
         4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80%
         5、護套層：改良性聚烯烴、阻燃聚烯烴、氟塑料
三、技術指標：
        1、標準顏色：棕色
        2、溫度范圍：***高工作溫度105±5℃；
                     ***高曝露溫度135℃；
                 ***高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、
                            氟塑料200℃
    3、施工溫度：***低-40℃
    4、熱穩定性：由10℃至149℃間來回循環300次后，電纜發熱量維持在90%以上。
    5、彎曲半徑：-20℃時為30.4mm
                 -30℃時為40.6mm
       Bending radius: 30.4mm for -20℃; 40.6mm for -30℃.
    6、絕緣電阻：電纜長度100m,恒溫水域75℃時；測試絕緣電阻***小值20MΩ，有
                 屏蔽或防爆護型，室溫20℃時用2500VDC在屏蔽層與導線線芯之間
                 搖試1分鐘，絕緣電阻***小值為1200MΩ。
