- 產品名稱：KXVPV22,KXVV22P,KXFPFP熱電偶補償導線
- 添加時間：2017-10-28 11:07:25
- 推薦度：
介紹：

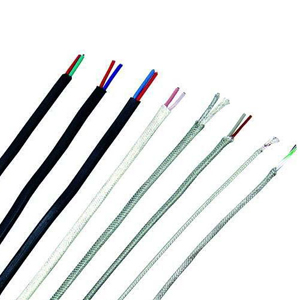

KXVPV22,KXVV22P,KXFPFP熱電偶補償導線
1.執行標準：GB/T4989/94等效采用IEC584.3
2.用途：適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～205℃，屬******xj****水平。
3.使用特性：補償電纜使用特性
3.使用特性：補償電纜使用特性
| 類型 | ***小彎曲半徑 | ***低溫度 | ***高溫度 | ||
| 無鎧裝 | 有鎧裝 | 固定敷設 | 非固定敷設 | ||
| 一般型 型號中有“105" 型號中有“90" 高溫型 | 電纜外徑6倍 電纜外徑10倍 | 電纜外徑12倍 | ≥-40℃ ≥-60℃ | ≥-15℃ ≥-20℃ | ≤70℃ ≤105℃ ≤90℃ ≤250℃ |
4.產品代號及含義：
| 項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
| 型號 | SC | 配用S分度號熱電偶補償導線 | 耐熱等級 | 70 | ***高使用溫度為70℃ |
| RC | 配用R分度號熱電偶補償導線 | 105 | ***高使用溫度為105℃ | ||
| NC | 配用N分度號熱電偶補償導線 | 200 | ***高使用溫度為200℃ | ||
| NX | 配用N分度號熱電偶補償導線 | 250 | ***高使用溫度為250℃ | ||
| KCA KCB | 配用K分度號熱電偶補償導線 | 絕緣材料 | V | 聚氯乙烯 | |
| KX | 配用K分度號熱電偶補償導線 | Y | 聚乙烯 | ||
| EX | 配用E分度號熱電偶補償導線 | B | 聚丙烯 | ||
| JX | 配用J分度號熱電偶補償導線 | F4 | 聚四氟乙烯 | ||
| T | 配用T分度號熱電偶補償導線 | F46 | 聚全氯乙丙烯 | ||
| 系列代號 | ZR | 阻燃電纜 | 護套材料 | V | 聚氯乙烯 |
| ia | 本安電纜 | B | 玻璃纖維 | ||
| 使用分類 | G | 一般用 | F4 | 聚四氟乙烯 | |
| H | 耐熱用 | F46 | 聚全氯乙丙烯 | ||
| 精度等級 | S | 精密級 | 屏蔽材料 | P | 銅絲編織 |
| P1 | 鍍錫銅絲編織 | ||||
| / | 普通級 | P2 | 銅帶繞包 | ||
| P3 | 鋁/塑復合膜繞包 | ||||
| 規格 | 2×導體截面積mm2 | 導體種類 | 單股導體可省略 | ||
| R | 多股絞合導體 | ||||
| 鎧裝 | 22 | 鋼帶鎧裝 | |||
| 32 | 細鋼絲鎧裝 |
5.技術指標:
1、型號、合金絲材料和絕緣顏色
| 補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層顏色 | ||
| 正級 | 負級 | 正級 | 負級 | |||
| SC | 鉑銠10-鉑熱電偶 | S | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
| RC | 銠13-鉑熱電偶 | R | RPC（銅） | RNC（銅鎳） | 紅 | 綠 |
| KCA | 鎳鉻-鎳硅熱電偶 | K | KPCA（鐵） | KNCA（銅鎳） | 紅 | 藍 |
| KCB | KPCB（銅） | KNCB（銅鎳） | 紅 | 藍 | ||
| KX | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 | ||
| NC | 鎳鉻硅-鎳硅熱電偶 | N | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 |
| NX | NPX（鎳鉻硅） | NNX（鎳硅） | 紅 | 灰 | ||
| EX | 鎳鉻-銅鎳熱電偶 | E | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
| JX | 鐵-銅鎳熱電偶 | J | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
| TX | 銅-銅鎳熱電偶 | T | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
2、使用分類的護層顏色
| 使用分類 | 精度等級及標志 | 護套顏色 | |||
| 普通級 | 精密級 | 普通級 | 精密級 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐熱用 | H | / | S | 黑色 | ****** |
6.補償導線型號名稱：
| 產品型號 | 產品名稱 |
| KXVV | 聚氯乙烯絕緣和護套普通對K分度號熱電偶用補償導線和電纜 |
| KXVV22 | 聚氯乙烯絕緣和護套鋼帶鎧裝普通級K分度號熱電偶用補償電纜 |
| KXVPV | 聚氯乙烯絕緣和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜 |
| KXVPV22 | 聚氯乙烯絕緣和護套銅絲編織分屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜 |
| KXVVP | 聚氯乙烯絕緣和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償電纜 |
| KXVV22P | 聚氯乙烯絕緣和護套銅絲編織總屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜 |
| KXVPVP | 聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜 |
| KXVPV22 | 聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
| KXFF | 氟塑料和護套普通級K分度號熱電偶用補償導線和電纜 |
| KXFPF | 氟塑料和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜 |
| KXFFP | 氟塑料和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償導線和電纜 |
| KXFPFP | 氟塑料和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜 |
7.補償導線型號說明：
| 分類 | 代號 | 分類 | 代號 | 分類 | 代號 | |||
| 阻 燃 代 號 | 非阻燃 | 省略 | 系列代號 | X/C | 護套料 | 聚氯乙烯 | V | |
| 阻燃 | ZR | 絕緣材料 | 氟塑料 | F | 低煙低鹵聚氯乙烯 | VD | ||
| A級阻燃 | ZA | 聚氯乙烯 | V | 低煙無鹵聚烯烴 | E | |||
| B級阻燃 | ZB | 低煙低鹵聚氯乙烯 | VD | 氟塑料 | F | |||
| C級阻燃 | ZC | 低煙無鹵聚烯烴 | E | 耐熱 | 70℃ | 省略 | ||
| 屏 蔽 料 | 銅絲/鍍錫 | P | 鎧裝 | 鋼帶鎧裝 | 22 | 105℃、90℃ | 90 | |
| 銅帶/銅塑 | P2 | 細鋼絲鎧裝 | 32 | 105℃ | 105 | |||
| 鋁帶/鋁塑 | P3/P1 | 本安電纜 | IA | 205℃ | FF | |||
8.規格：
| 截面（mm2） | 導體直徑 | 對數范圍 | 芯數范圍 | 特殊限制 |
| 0.5 | 1/0.80或7/0.30 | 1，2，3，～24 | 2 | 當線芯為4對以下時不做鎧裝 |
| 0.75 | 1/0.97或7/0.37 | |||
| 1.0 | 1/1.13或7/0.43 | |||
| 1.5 | 1/1.38或7/0.52 | |||
| 2.5 | 1/1.78或7/0.68 |
9.交貨長度：電纜一般應不少于100米，允許10米以上的短線交貨。數量不超過交貨總長的10%，計量誤差≤±5%。如有特殊要求供需雙方可另行協商。
