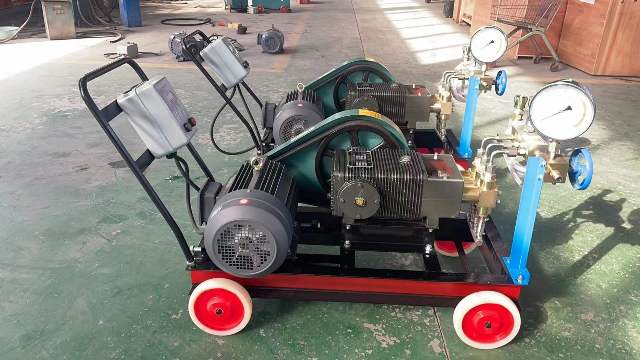

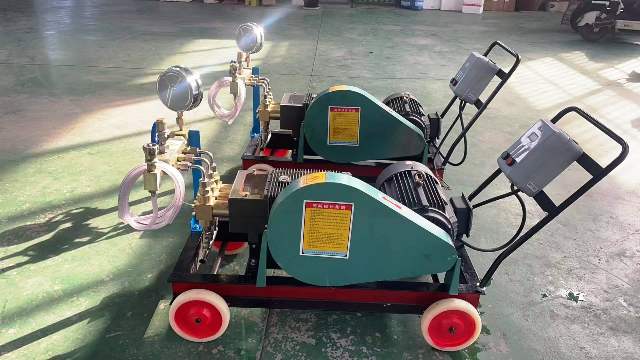

出口型3DY-600/40MPa電動試壓泵廠家測試完成，準備發貨

       國外客戶定做的出口型3DY-600/40MPa電動試壓泵，壓力等級40MPa，流量每小時600升，電機380V功率7.5KW，電機頻率60HZ，國外使用電機頻率必須60HZ，為了適應60HZ的電機這兩臺泵更改了皮帶輪的尺寸！國內使用的一般都是7.5KW50HZ的電機，當更換成60HZ頻率電機時可能壓力不一定能上去！

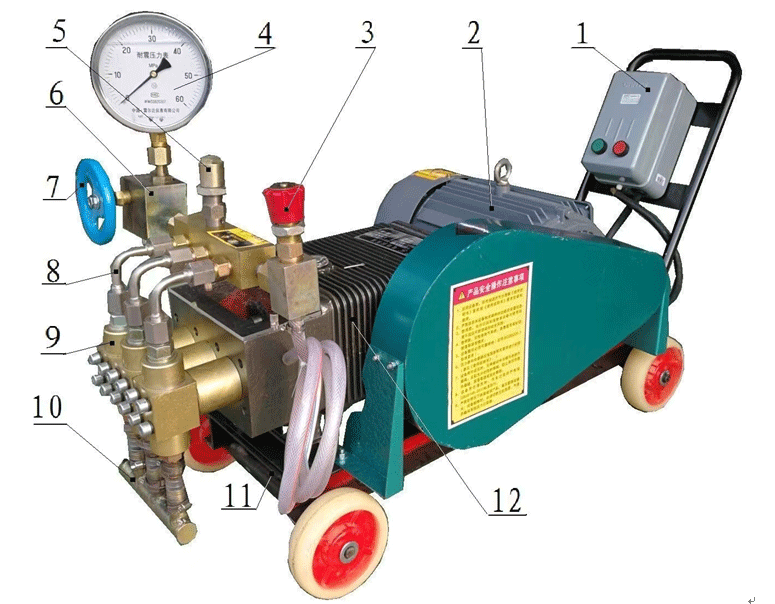

3D-SY7.5型系列三缸電動試壓泵(以下簡稱試壓泵)，具有體積小、結構緊湊、壓力平穩、效率高、便于移動。最適宜于高壓大型壓力容器、高壓膠管、油田管件、氣瓶等,批量產品作水壓、密封、強度和爆破試驗。試驗壓力可任意調節。試驗介質為清水、乳化液、或運動粘度不超過45mm2/s油品。

二、試壓泵基本參數

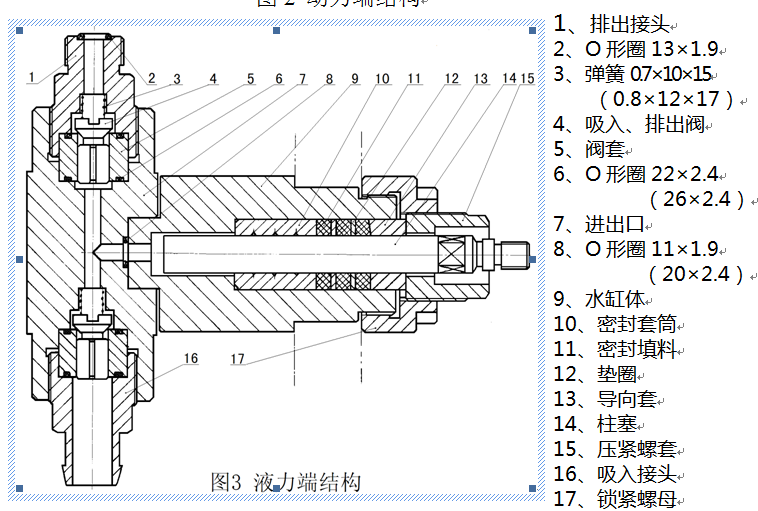

下,試驗介質通過吸入、排出閥，形成高壓液體排出。

在試壓泵泵頭的上端裝有安全溢流閥，用于泵的安全保護。在出廠前已經調定，用戶不要隨意調節。

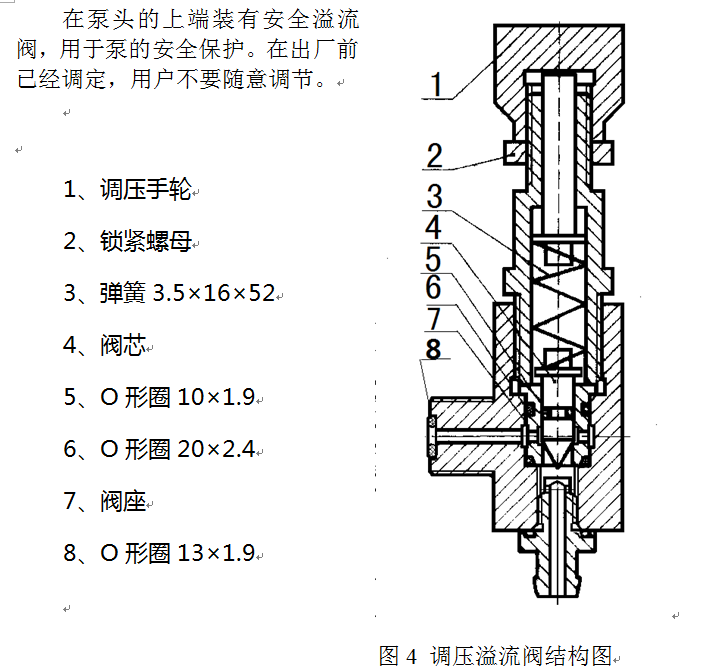

                           圖4 調壓溢流閥結構圖

泵頭的右端設置有調壓溢流閥（圖4），用于調節泵的輸出壓力及恒定系統壓力。

泵頭的左端設置有保壓閥（圖5），當試驗件達到試驗壓力值后停

機,該閥自動將試驗回路與泵截斷進行保壓。保壓閥上端裝有壓力表，以示試驗壓力。保壓閥前端設置有泄壓閥在

保壓試驗結束后卸除回路壓力，或因誤操作，壓力升過規定值，可打開泄壓閥手柄卸除部分壓力，用點動開關升止規

定值。試壓泵的起動運轉，利用電磁起動器進行操作。設置有起動和停止按鈕，如（圖6）為了便于在升壓的最后階段，能夠確保達到試驗壓力的準確值，試驗最后采用點動升壓。

1、O形圈13×1.9  2、排出口接頭  3、保壓閥體  4、O形圈26×2.4

 5、O形圈13×1.9     6、阻尼螺柱     7、壓力表     8、保壓閥

 9、保壓閥座   10、O形圈22×2.4  11、卸壓塞針  12、卸壓閥套

 13、O形圈9×1.9       14、卸壓閥座        15、O形圈9×1.9

                  圖5保壓閥缷壓閥結構

    四、試壓泵使用方法

㈠準備工作

1．新電動試壓泵在出廠時,為了便于包裝,手推柄固定在泵頭上第一次使用時先安裝好手推柄

2、安裝好壓力表，表盤向操作者方向，利于觀察。

3、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。

4、配備一清潔的水箱，保證有足夠的水源供應。將過濾網及吸水管與

泵吸入口連接起來，放入水箱內。

5、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油標的油線上。

潤滑油加注AN46號機械油.

6、檢查試驗介質清潔與否，切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。

7、檢查各連接部位和壓緊螺塞是否緊固。

㈡、試壓泵起動運轉

1、起動試壓泵電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。

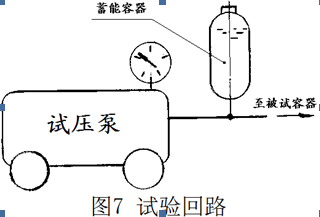

2、用高壓管將被試容器與泵的排出口連接起來，大型壓力容器（容積>10L～20L），在試驗前先用試驗介質灌滿，小型壓力容器,為了利于保壓，最好在試驗回路中配置一個足夠容量的(不小于4L)蓄能容器。如（圖7）。

3、 逆時針打開溢流閥手柄，讓其處于開啟狀態，起動電動機，泵開始正常工作，被試容器進行充水，充滿水后，壓力徐徐上升，此時緩慢順時針擰緊溢流閥手柄，直止達到所要求的試驗壓力，穩定后鎖緊溢流閥手柄。停機保壓到要求時間。以后再進行相同壓力的試驗，無須再調定溢流閥壓力。

4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開泄壓閥卸除

回路壓力。

㈢、試壓泵在運轉過程中注意事項

1、試驗壓力不允許超過泵的額定工作壓力。

2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。

4、泵在運轉過程中應無噪聲雜音。

5、潤滑油允許溫升≤45oC。

6、在工作中如發現泵本身有漏水現象時，應立即停止工作卸除壓力進行檢修，不允許在漏水情況下繼續工作。

7、要經常觀察柱塞的密封情況，如發現有嚴重滴漏現象，要隨時調整，但不允許調的過緊。

8、在環境溫度0oC以下使用時，應考慮采取防凍錯施。

五、可能發生故障及解決方法

六、電動試壓泵維護保養

1、試壓泵每次開機前，應檢查曲軸箱潤滑油油位，潤滑油，通常選用：夏季AN46號，冬季AN32號。新泵第一次使用應在40小時內換油，以后每200小時（或每年）換油一次。同時應清洗曲軸箱。

2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗 介質。

3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。

4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。

5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。

電動試壓泵裝箱單

產品型號 3D-SY 1150/15                          產品編號    20012
