2D-SY20/160MPa全不銹鋼型電動試壓泵技術參數

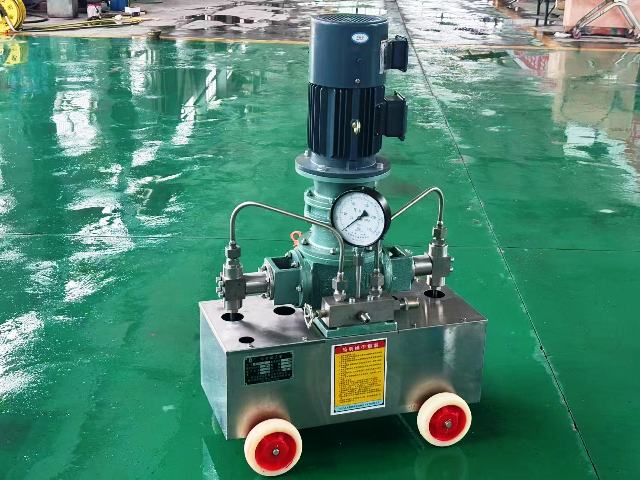

2D-SY20/160MPa型電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準

電動試壓泵型號:2D-SY20/160MPa立式；

技術參數：額定壓力160MPa，額定流量20L/h；試壓泵電機：380V/1.5KW變頻電機，

試壓泵材質:過水件均為不銹鋼，不銹鋼閥芯閥座、水缸、泵頭，不銹鋼水箱等；

試壓泵控制系統：帶本地手動啟停與變頻控制升壓速度可調、流量可調功能；

出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；

高壓單向閥：加裝高壓單向閥保壓；

高壓氣控卸壓閥：加裝不銹鋼高壓氣控卸壓閥遠程自動卸壓加手動泄壓閥手動卸壓；

手動卸荷閥：廠家標配；溢流閥：廠家標配；

1.6級150圓不銹鋼耐震電接壓力表：160MPa；

標配高壓膠管：3米；隨機備件： 1套；

  該泵在使用前，只需在電接點壓力表上設定需要打壓的上限壓力值（稍高于實際需要測量值），然后按手動按鈕啟動試壓泵（或者是客戶單片機控制系統全自動開泵），單片機控制系統提前預設一個上限目標壓力值（實際測量值）和保壓時間，通過壓力傳感器采集到實時壓力信號，通過控制變頻器無極調速來調節合適的升壓速度，當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，單片機系統首先觸發，同步給自動卸壓閥組上的氣控電磁閥一個24V開關量指令讓氣控保壓閥開啟自動保壓，如果單片機到壓力自動停機觸發指令失敗，壓力達到電接點壓力表預設的上限壓力值時會被觸發，也可達到自動停泵進入保壓狀態，可通過壓力表或客戶自己做的壓力采集系統屏幕實時觀察壓力變化情況，當保壓時間到，單片機系統給自動卸壓閥組上的氣控電磁閥一個24V開關量指令讓氣控卸壓閥自動開啟卸除壓力，試驗完成如需做壓力交變試驗只需要在壓力卸完之后再按下手動按鈕即可，因?yàn)楹线m的升壓速度第一次已經調好，接下來幾次無需再調。
