4DY型大流量電動試壓泵集成泵組技術規格書

一、總體性能要求:

1.  名稱:電動試壓泵

2.  功能要求;管道水壓試驗。 配置離心泵、大流量試壓泵、高壓試壓泵

3.  使用電壓和功率:電壓380V 總功率15.5kW3

4.  設備安全:設備電氣符合 CE 認證要求，各功能動作設置安全限位，并有可靠的安全保護

5.  急停按鈕、接地及保險裝置以防范誤操作或意外事故。

6.  電機防護等級:>IP23

7.  設備的使用年限:10 年或合同約定

8.主要部件:離心泵、大流量試壓泵、高壓試壓泵各一臺、水箱、電器控制箱、壓力表及閥件等零部件。所有閥件及底座均需采用 3cr13 不銹鋼或高于該等級的材質。

5.配備與設備相關附件與易耗品，便于到廠后投入使用及損壞后及時維修，具體規格和型號參照第五項附帶物品清單。

二、試壓泵的主要技術參數

壓力小于03MPA時流量大于10M3/h

壓力在0.3MPA到1MPA時 流量5M3/h

壓力在1MPA到3MPA時流量3.7M/h

測試小體積大壓力管道時

壓力小于1MPA時流量1.9M3/h

壓力1MPA到40MPA時  流量0.22M3/h

總功率15.5KW

三、水壓測試系統的工作原理

系統可以分別進行低壓大容積管道的水壓試驗和高壓小容積管道的水壓試驗。

在測試大容積管道時，首先打開二臺試壓泵的連通閥門，一開始由三臺泵同時工作，此時流量超過每小時10立方，壓力達到3公斤時，離心泵自動卸壓，此時的流量在每小時 53 立方左右，當壓力達到10公斤時，泵流量自動變成每小時3.9立方。

在測試小容積管道時，首先關閉二臺試壓泵的連通閥門，由高壓試壓泵單獨工作，一開始流量為每小時1.9立方，當壓力超過 10公斤時，流量自動變?yōu)槊啃r(shí)0.22立方，然后一直升壓到40MPA以內。

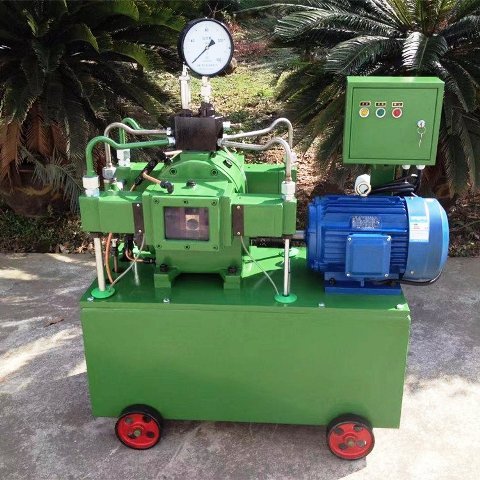

四、設備的組成

本水壓測試系統由一臺低壓泵4DY-3700/3,一臺高壓泵4DY-220/40,一臺離心泵，一個安裝底座一個可移動水箱，一個電器控制箱，一條 10 平方三相四線電纜線，一套連接管路和閥門，二只壓力表(YX-150,0-6MPA和YX-150,0-60MPA),二條高壓出水膠管(32 通徑6MPA和13 通徑40MPA)等組成

三臺泵由安裝底座安裝在大水箱上，由電器箱分別控制三2分別自動停山安裝電接點壓力表，當系統壓力達到電接點壓力表的設定值時樂壓泵工作并自動進行保壓試驗。

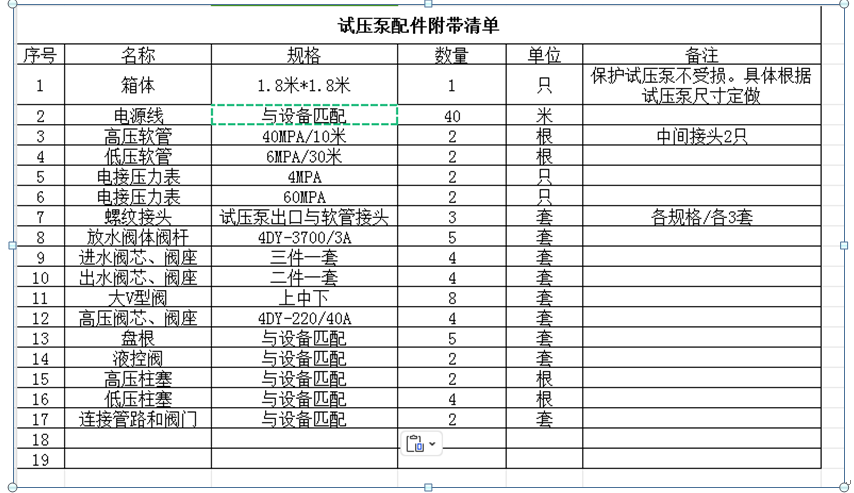

五、為使設備到廠后可第一時間投入使用及損壞時及時修復（相應易損件儲備），需將下列清單中的物品進行配置附帶一并入廠：
