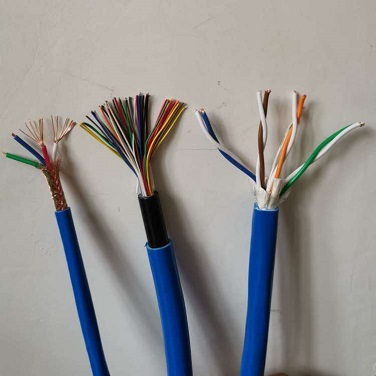

- 產品名稱：儀表信號電纜 ZR-KVVP-3*1.0
- 添加時間：2022-05-25 10:41:15
- 推薦度：
執行標準：YD/T322-2013
生產標準: YD/T322-2013
結構特點:
采用全色譜絕緣，鋁塑綜合護套粘結成一體，形成密封護層，HYA型市內通信電纜具有電氣性能******，施工方便的特點；
物理參數:
1. 線芯材質: 純銅
2. 標稱對數:5-2400對
3. 導體直徑：銅線直徑為0.40-0.90mm；
4. 絕緣材料：高密度聚乙烯；
5. 絕緣單線：在導線上連續擠制絕緣材料，采用規定的10種標準色譜以便識別，并保證電纜的電氣性能；
6. 絕緣線對： 把單根絕緣線按照不同的節距扭絞成對，以較大限度減少串音，并采用規定的色譜組合以便識別線對；
7. 纜芯結構：絕緣單線絞合成對后采用同芯式或單位式絞合成纜芯，各單位采用不同的扎紗，以便施工、維護識別。 以25對為基本單位,25線對的基本單位也可由12對和13對2個子單位組成，50單位的超單位由二個12對和二個13對兩個子單位組成，100對的超單位由四個 25基本單位組成。每個單位都采用規定色譜的扎帶繞帶 100對及以上電纜加有 1%的備用線對，但多不超過10對；
8. 纜芯包帶：纜芯外包覆非吸濕性、非吸油性的絕緣帶；
9. 電纜屏蔽：用軋紋(或不軋紋 )雙面涂塑鋁帶縱包于纜芯包帶之外，兩邊搭接粘合；
10. 電纜護套：阻燃鋁塑綜合護套
11. 識別標記：電纜外表面打印識別標記。標記內容：電纜型號、長度、公司名稱及制造年份。標記間隔不大于 1m；
12. 其他結構：根據使用場合、用戶要求，可提供各種形式的電纜，以滿足各種敷設環境條件要求。
電氣性能：
1. 電纜直流電阻 : 20℃ , 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.7≤51 0.8 ≤36.6 歐姆/千米
2. 電纜絕緣電氣強度：導體之間1min 1kv不擊穿導體與屏蔽1min 3kv不擊穿
3. 電纜絕緣電阻：每根芯線與其余線芯接地，HYA電纜大于10000MΩ.km
4. 電纜工作電容：平均值 52±2nF/km
5. 電纜遠端串音防衛度：150kHZ時組合的功率平均值大于69dB/km。
