1、電纜在敷設前，均應檢查電纜是否完好，絕緣電阻是否達到標準要求

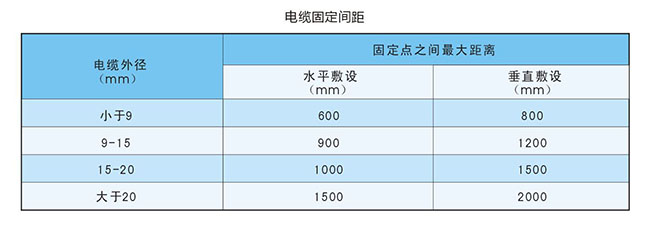

2、電纜敷設時，其固定點之間的間距，除支架敷設在支架處固定外，其余可按下表中推薦的數值固定在明敷部位，如果相同走向的電纜大、中、小規格都有，從整齊、美觀方面考慮，可按***小規格電纜標準要求固定，也可分檔距離固定。當電線傾斜敷設時，電纜與垂直方向成30度及以下時，按垂直間距固定；大于30度時，按水平間距固定。
3、電纜敷設時，在轉彎處、中間連接器兩側，有條件固定的應加以固定。
4、計算敷設電纜所需長度時，應考慮留有1％的余量。
5、對電纜在運行中可能遭受到機械損傷的部位，應采取適當?shù)谋Ｗo(hù)措施。
6、單芯電纜敷設時，應逐根敷設，待每組布齊并矯直后，再作排列綁扎，綁扎間距以1一1.5M為宜。
7、有腐蝕作用的環境中敷設銅護套電纜時，或在部分埋地或穿管敷設時，應采用聚氫乙烯外護套或低煙無鹵外護套。
8、布線過程中，電纜據斷后應立即對其端部進行臨時性密封。
9、電纜全長均為直線敷設或聯接用電器可能產生振動時，要在允許場合設置膨脹環。
10、一般礦物絕緣電纜無需穿管敷設，特殊場合須***穿管（單芯電纜不允許單獨穿金屬管敷設）
11、可以埋地敷設，但***好不要有中間接頭，如無法避免，則接頭外需做好防水處理。
12、對于大截面單芯電纜，用于交流電網時應采取渦流消除措施，在交變電流作用下銅護套上會形成橫向渦流，造成能量損耗。當線路負荷大而需要兩組以上電纜時，可按下圖的形式排列兩組或多組電纜，但每組之間要留有兩倍電纜外徑的距離，而且每組電纜連接線位置應相同。此外，在電纜進配電箱/柜時，為固定電纜需在箱柜的面板上打孔，同樣為防止電纜在進箱/柜的鐵皮面上產生渦流，在箱柜板面上應按下圖所示方式開孔，或加墊非磁性材料的隔板固定電纜，這種支架一般采用鋁母線或銅母線加工制作、打孔，當采用扁鋼或角鋼制作支架時，這時也應參照上述方法開孔，以防渦流產生。
