WD-BTTYZ

剛性電纜

WD----燃燒特性：無鹵低煙WD

B----系列代號：剛性礦物絕緣電纜 B

T----導體代號：銅 T

T----銅護套T 、銅合金TH

Y----外護套代號：聚烯烴Y、聚氯乙烴V

Z----結構特征代號：輕型Q、重型Z

額定電壓：500V、750V

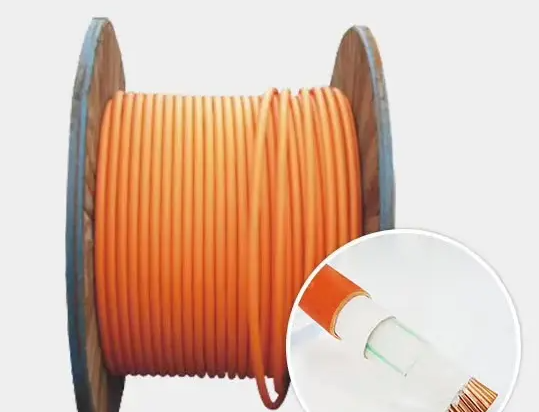

WD-RTTYZ

柔性電纜

WD----燃燒特性：無鹵低煙 WD

R----柔性礦物絕緣電纜 R

T----導體代號：銅 T

T----銅護套代號：波紋銅護套 T

Y----外護套代號：聚烯烴Y、聚氯乙烯V

Z----絕緣材料代號：云母帶 Z

額定電壓：450/750V、0.6/1kV

其余柔性纜的型號由各個生產廠家自己命名，常見的有BTTRZ、BBTRZ、YTTW、NG-A（BTLY）等總計十幾種。

BTTRZ

柔性電纜

BTTZ→BTTRZ

它是在BTTZ剛性電纜的基礎上發展而來，因?yàn)椴捎昧私g合形式的導體線芯，具有一定的柔軟性。

廠家為了突出“軟”，故加用“R”來區分剛性電纜。

YTTW

柔性電纜

YTTW=BTTRZ

在規范JG/T 313-2011中，將并未被正名的廠家命名（BTTRZ）改為YTTW。

這一命名嚴重不符合國內一貫電纜命名方式，較多人無法接受。

RTTZ（國標命名）

柔性電纜

RTTZ=YTTW=BTTRZ

2017年國家標準化委員會發布了GB/T 34926-2017，再次改變了柔性電纜的命名規則，使之更加符合國內傳統的電纜命名方式。

BBTRZ

非標的柔性電纜

BTTRZ→BBTRZ

在早期礦物絕緣電纜剛引進至國內時，因工藝不成熟，導致銅護套經常容易開裂，于是改采用氫氧化鎂礦物質作為護套，以取代銅護套。

故將“T”改為“B”，B代表礦物質。

但后來發布的《建筑設計防火規范》GB50016-2014將礦物絕緣類電纜定義為“由銅芯、礦物質絕緣材料、銅等金屬護套組成”。

BBTRZ因不具備金屬護套，則就退出了市場。

NG-A（BTLY）（企標命名）

柔性電纜

NG-A=BTLY

銅絞線（T）+金云母帶絕緣+無縫鋁管（L）+隔離層填充+隔離層耐火+低煙無鹵護套（Y）用鋁管代替銅護套，因其外層的膨脹耐火層作用，使得鋁管在高溫火焰下不熔，更加經濟效率。
