柔性礦物絕緣電纜和剛性礦物絕緣電纜對比。剛性還是柔性主要還是看電纜的結構，剛性礦物電纜除了電纜本身比較僵硬外，其抗撞擊能力也是非常強的，代表型號有BTTZ電纜。反正柔性礦物電纜柔韌性比較強，但它的抗撞擊能力相對較差。
怎么區分礦物電纜是剛性還是柔性主要還是看型號，每根電纜上都有噴碼上型號的，只要記住BTTZ類別下的都是剛性礦物電纜，其他都是柔性的（YTTW、NG-A/BTLY、BBTRZ）。

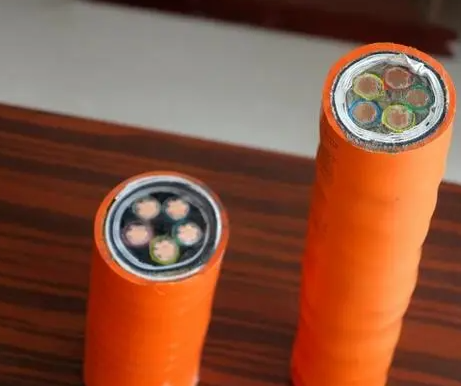

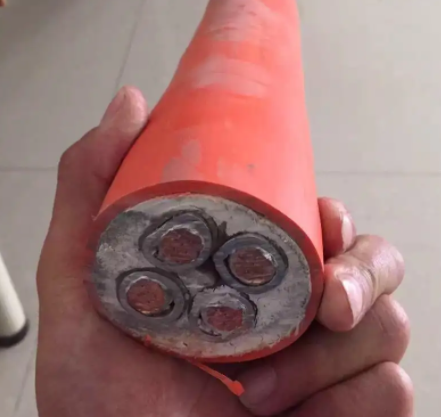

柔性NG-A(BTLY)電纜、YTTW電纜、BBTRZ電纜和剛性BTTZ結構對比。
1、型號命名的區別：
NG-A（BTLY）隔離型柔性礦物絕緣電纜型號說明：
B----布線用礦物絕緣電纜
T----銅導體
L----鋁金屬套
Y----聚氯乙烯外護套
YTTW電纜型號結構說明：
Y----金屬護套無機礦物絕緣電纜
T----銅導體
T----銅護套
W----無機礦物絕緣
BBTRZ型號結構說明：
B----布電線、電力安裝電纜
B----礦物化合物
T----銅導體
R----柔軟型
Z----重型
BTTZ剛性礦物絕緣電纜型號明說：
B----布線用固定安裝電力電纜
T----銅護套
T----銅導體
Z----，耐電壓等級重型750V
2、防火性能對比：
NG-A（BTLY）柔性礦物絕緣電纜耐火性能通過bs6387標準最高級?**、W、Z試驗考核：
（C） 燃燒 950℃，燃燒180min
（W） 噴淋 650℃燃燒15min，再繼續燃燒的同時噴淋15min
（Z ） 撞擊 950℃，燃燒15min/30次
YTTW和BBTRZ柔性礦物絕緣電纜防火等級也是同上BS 6387 CWZ。
BTTZ礦物絕緣電纜性能：
1）950℃火焰下持續通電180min不擊穿；
2）950℃火焰下180min后浸水60min不擊穿；
3）950℃火焰下承受180min的敲擊振動而不擊穿；
共同性：無機礦物絕緣可靠，防水，防鼠蟻，機械強度高，耐腐蝕，節能環保，防輻射、壽命長等。
3、芯數規格及截面積對比：
NG-A/BTLY：1芯 10~300 mm2 ；2, 3, 4, 5芯 2.5~300 mm2；3+1, 3+2, 4+1芯 4~300 mm2。
YTTW：1芯 10~630mm2；2, 3, 4芯 2.5~120mm2； 3+1芯 16~120 mm2。
BBTRZ：1芯 10~500 mm2； 2, 3, 4, 5芯 1.5~400 mm2 ；3+1, 3+2, 4+1芯 4~400 mm2。
BTTZ：1芯 1.5~400mm2； 2, 3, 4芯 1.5~25mm2； 7, 10, 12芯 1.5~2.5mm2。
4、執行標準：
柔性礦物絕緣電纜：企業標準和行業標準 JG/T 313
剛性礦物絕緣電纜：國家標準/國際標準 GB/T 13033/ IEC 60702
5、工作溫度
NG-A(BTLY)：最高可達950°C
YTTW：最高可達950°C
BBTRZ：最高可達950°C
BTTZ：最高可達1000°C
6、絕緣材料對比
NG-A、BTLY：雙面云母帶+陶瓷帶
YTTW：金云母帶
BBTRZ：金云母帶
BTTZ：氧化鎂
7、敷設條件
柔性礦物絕緣電纜：需封閉橋架或穿管保護（YTTW可明敷，不用橋架或穿管）
剛性礦物絕緣電纜：可明敷，不用橋架或穿管
