1.GB 16895.3-2017 《建筑物電氣裝置 第5-54部分 電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體》明確滿足以下要求的金屬電纜護套可以作為保護導體：
▲符合543.2.1、543.2.2規定條件的金屬電纜護套可作為保護導體
▲礦物絕緣電纜金屬護套作為保護導體時，不必計算截面積
2. JGJ 16-2008《民用建筑電氣設計規范的》12．5．3條第2款：
保護導體宜采用與相導體相同的材料，也可采用電纜金屬外皮、配線用的鋼導管或金屬線槽等金屬導體。當采用電纜金屬外皮、配線用的鋼導管及金屬線槽作保護導體時，其電氣特性應保證不受機械的、化學的或電化學的損害和侵蝕，其導電性能應滿足本規范表7．4．5-2的規定。
3.09D101-6《礦物絕緣電纜敷設》編制說明7.7.2：“當需要將電纜銅護套在三相五線回路中作為地線用時，除按要求進行敷設外，還應正確選擇引出的接地線導線截面?！边x用接地線截面參見表1。7.7.4：“多拼電纜除每根單獨接地外，還應采用相同截面的接地銅線將每根電纜的接地銅片之間可靠連接?！?/p>

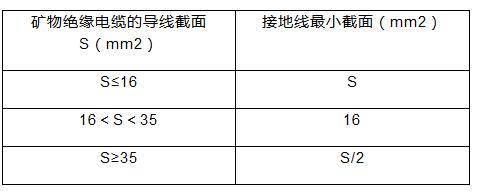

表1 礦物絕緣電纜選用接地截面表

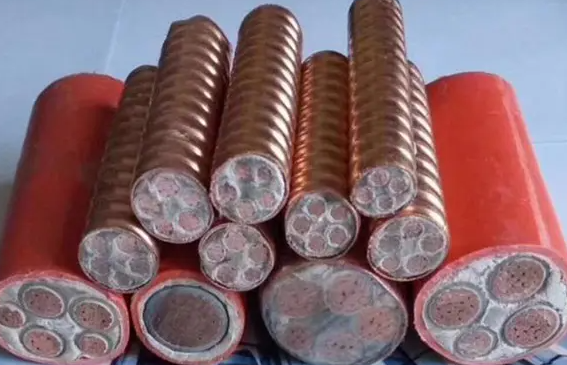

4.JGJ232-2011 《礦物絕緣電纜敷設技術規程》第4.10條作了與09D101-6類似描述，不再贅述?？梢姡V物絕緣電纜的銅護套能夠作為保護接地線使用。

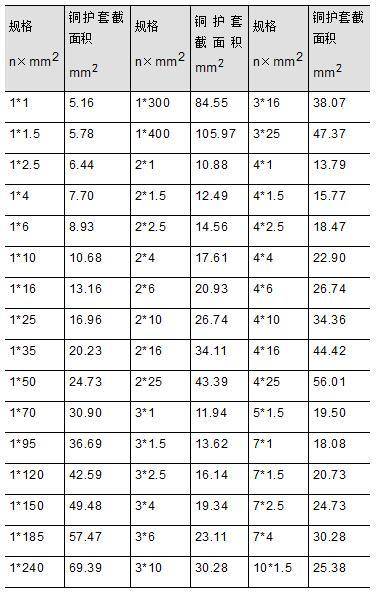

5.GB∕T 13033.1-2007/ IEC60702-1-2002 《額定電壓750V及以下礦物絕緣電纜及終端 第1部分：》的要求可以計算出礦物絕緣電纜銅護套的截面積如表2：

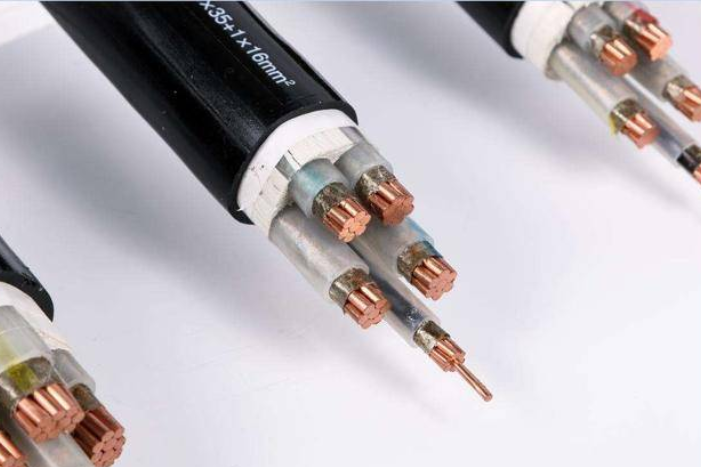

從表2可知礦物絕緣電纜的銅護套截面積滿足保護接地線截面積大于相線截面積1/2的要求：多芯電纜和單芯電纜50mm2以下的銅護套截面大于相線截面1/2，50mm2及以上單芯電纜的銅護套雖然小于芯線截面1/2，但根據上述接地要求，接線時應將三根相線的銅護套通過接地銅片連接后成為共同的保護導體，其實際截面積為單芯銅護套截面的三倍，遠大于相線截面積的1/2，因此******可以省一根保護性導體。
